一、耐温耐压与液体储罐测量中常见哪些选型与安装误区？

在石油化工、电力热网、工业水处理、轻工制药以及各类中间原料储罐中，过程介质往往同时伴随中高温、过程正负压波动以及轻微腐蚀性（如挥发性溶剂、稀酸碱溶液、循环热水、冷凝液及各类工业浆料）。很多现场在仪表选型初期，往往仅简单核对储罐的几何高度，便直接选用通用型非接触仪表，结果在实际投运后频繁出现液位显示跳变、满量程失真、高温环境下电子舱失效或压力变化导致的密封泄漏。首先，过程温度和压力是决定传感器寿命与测量安全的前提，若工况温度达到100℃至200℃以上或存在微压、真空负压环境，普通塑料封装天线或常温密封结构极易发生老化变形和介质渗漏；其次，储罐内部的安装位置直接决定了微波回波质量，许多现场将雷达仪表直接安装在罐体正中央（容易汇聚罐顶多重二次反射波）或紧邻物料进料口下方（进料物料直接截断雷达波束），导致虚假回波强度远超真实液面反射波；此外，若未按罐径比例预留天线到罐壁的安全净距离，罐壁焊缝和侧壁凹凸结构会持续产生寄生干扰信号，引发低液位测量时的信号锁定。

针对上述工况问题，工程选型不能只看单一的最大测量距离指标，必须系统考量天线材质的耐温耐压等级、防爆防护等级、过程连接密封性以及罐内微波传播路径的几何规划。在项目前期，技术人员需明确被测液体的最高操作温度、设计压力变幅、腐蚀性等级、储罐直径与总高度、罐顶安装接管高度与内径，以及是否存在搅拌、表面泡沫或蒸汽冷凝。只有将热力学边界、机械连接强度、电气防爆安全与空间几何避障统一纳入选型评估，才能确保雷达液位计在复杂的工业液体储罐中实现长周期高精度稳定运行。

二、华创测控 HCDAR-62 关键技术参数如何适配工况需求？

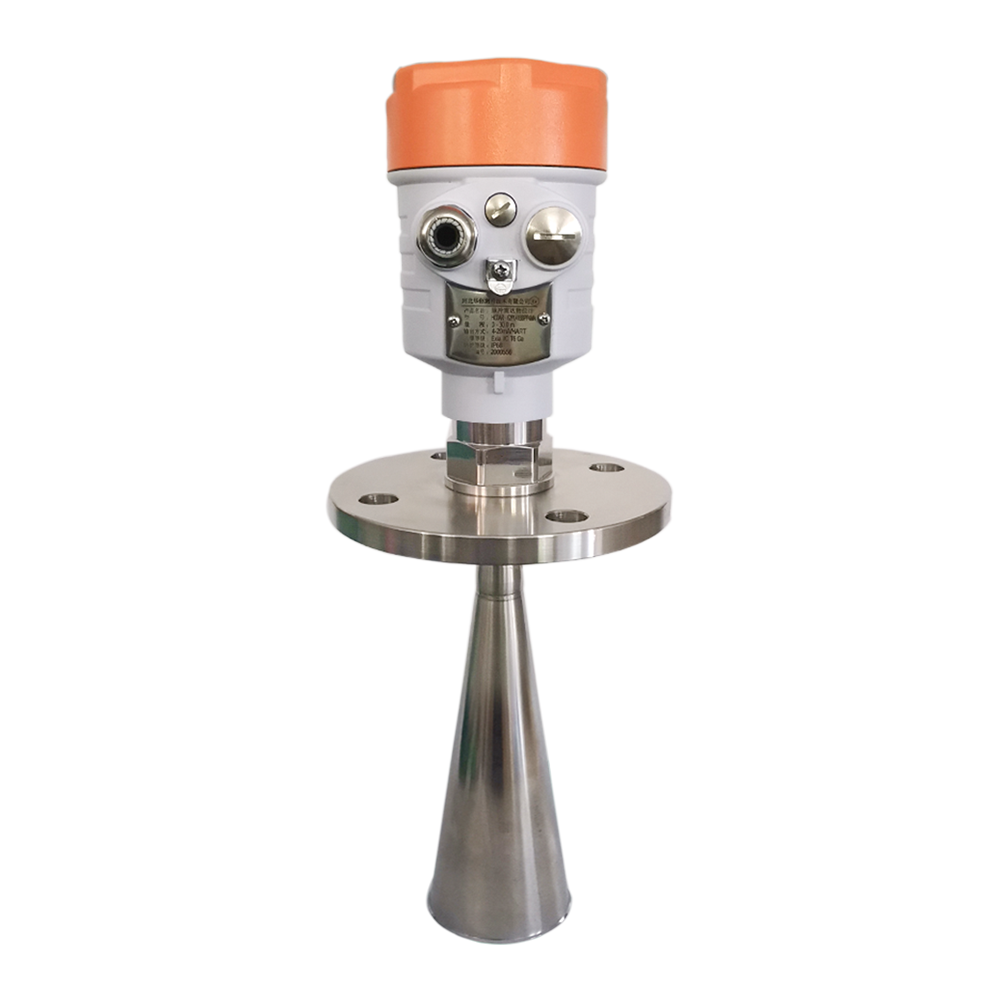

面向耐温、耐压及轻微腐蚀性液体与浆料的连续物位测量需求，华创测控推出了 HCDAR-62 高频脉冲雷达液位计。该型号具备 0～70m 的宽量程测量能力与 ±3mm 的测量精度，过程温度适应范围达到 −40～250℃，过程压力适应 −0.1～2MPa，能够稳定应对中高温蒸汽环境、真空脱气负压或承压密闭储罐工况。天线系统采用耐腐蚀不锈钢喇叭型结构，微波脉冲以光速在空间定向发射并由同一天线接收反射回波，仪表内部微处理器结合先进的信号调理与时间扩展算法，可在纳秒级时间间隔内精准识别液体表面反射特征，并将物位位置精确转换为标准输出信号，有效抑制气相温压波动对微波传播的影响。

在工业安全防护与系统集成方面，HCDAR-62 的外壳防护等级达到 IP68，并具备 Ex db ia IIC T6 Gb 及 Ex tb IIIC T80°C Db 气体与粉尘双重防爆认证，能够安全应用于石化储运及易燃易爆危险场所。仪表过程连接提供标准法兰与螺纹两种形式，便于与各类压力容器和储罐顶部接口刚性密封连接。在电气与通信配置上，该产品支持两线制 (4～20)mA HART 与四线制 RS485 MODBUS 协议输出，四线制供电电压低至 12VDC，既可直接融入传统 DCS/PLC 控制回路实现模拟量连续监测，也可通过数字总线实现多参数远程诊断与智能化组网管理。

三、26GHz喇叭天线雷达液位计安装与调试有哪些核心规范？

在实际工程安装中，严格遵守几何定位规范是保障 HCDAR-62 发挥优异性能的基础。首先是安装位置的横向定位：雷达仪表安装短管中心轴线到罐壁的最小距离应不小于罐体直径的 1/6，且绝对距离不得小于 400mm，以防止微波束打到侧壁产生强寄生回波；严禁将仪表安装在储罐正中心位置，以规避球冠形或拱顶罐顶部凹面聚焦产生的多重假回波；同时必须严格避开上方进料管道或落料冲刷区域，确保波束传播路径通畅无阻。其次是安装接管的纵向尺寸：安装短管内径应大于喇叭天线外径，且短管下边缘长度应尽量缩短，确保不锈钢喇叭口下沿完全伸出接管底部进入罐内空间，防止接管内壁产生强烈的近场振铃杂波。

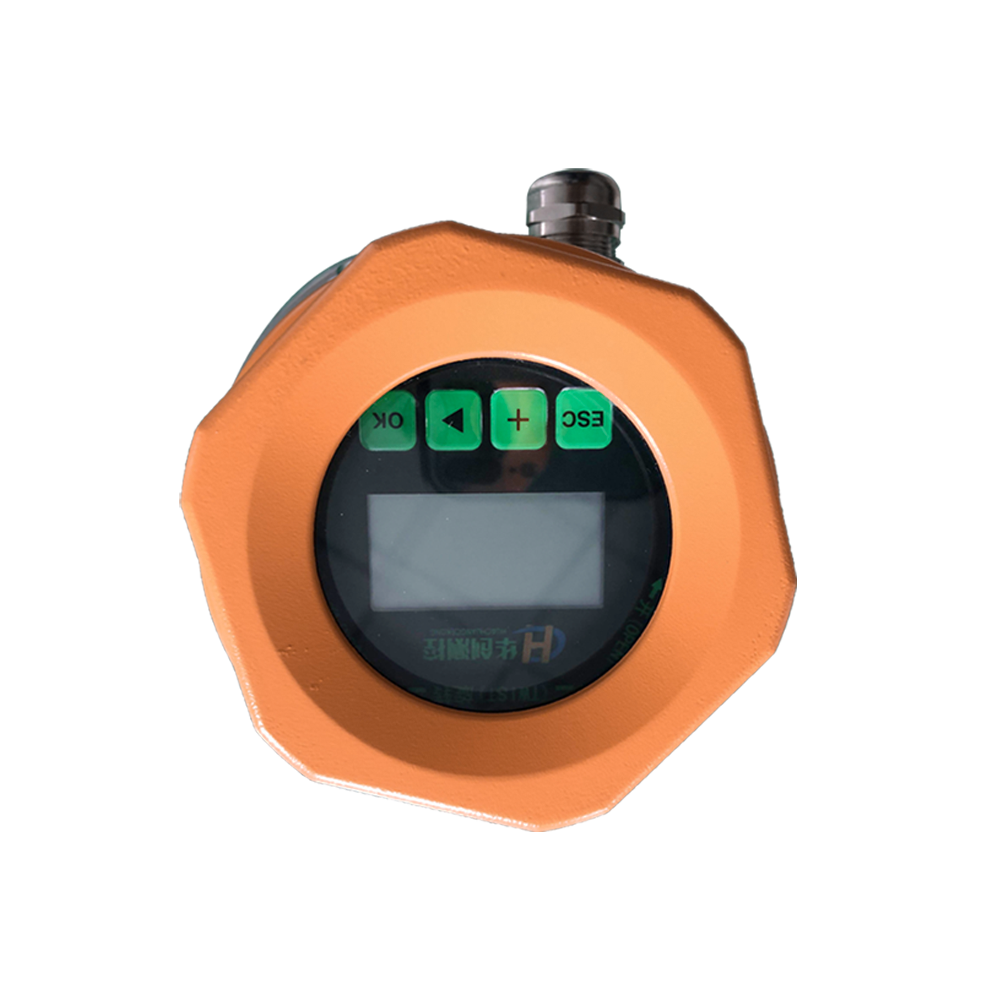

在现场调试阶段，技术人员应通过现场显示模块或 HART/MODBUS 通信接口准确录入罐体基础几何参数，包括仪表基准面到罐底的空罐高度 E（对应 4mA 零点）和满罐测量范围 F（对应 20mA 满度）。建议在储罐空仓状态、低液位以及物料进出动态循环过程中分别记录回波曲线，利用仪表的虚假回波学习与抑制功能，对罐内不可移动的加热盘管、爬梯或固定支撑结构的回波进行标记屏蔽，使微处理器稳定锁定真实液面反射峰。客户向华创测控提供介质名称、温度压力变幅、罐体几何尺寸、接管规格及中控系统接口后，技术团队可快速出具精准的产品选型方案与安装指导文件。

如您对本文涉及的技术方案或产品感兴趣，欢迎联系我们获取详细产品资料、选型建议及技术支持。
