一、高大固体料仓与粉料储运现场面临哪些物位测量痛点？

在水泥熟料库、粉煤灰高仓、矿石生料仓、煤炭筒仓、粮食立筒仓以及大型塑料颗粒料仓等工业现场，固体散料的料位连续监测始终是自动化控制中的难点。与平整的液体表面不同，固体物料在进料和卸料过程中极易形成不对称的进料锥顶、卸料漏斗坑、侧壁挂料以及物料塌方现象，导致反射表面极不平整，原本垂直入射的雷达微波容易向四周漫反射或偏离传感器接收轴线；其次，大型工业筒仓的高度通常在30米到100米以上，随着测量距离的成倍增加，传统低频微波雷达（如26GHz或6GHz）的发散角较大（通常在8°～20°以上），宽波束极易打到仓壁内衬、爬梯、加强筋、环形圈梁或下料管壁上，产生强烈的虚假回波，进而淹没底部微弱的真实物料反射信号；此外，气力输送、重力溜槽投料过程中会产生极高浓度的粉尘，微细粉尘在天线发射表面附着结块，严重衰减高频信号发射强度，最终引发仪表信号丢失、锁死在固定虚假高位或跳变为量程盲区零点，直接影响进出料自动化联锁与库存盘点的准确性。

针对上述恶劣工况，传统的重锤式料位计存在机械绳索断线、埋锤卡死在料层内部以及无法连续动态跟踪的风险；超声波液位计则受限于空气声速在粉尘和温变环境下的剧烈衰减，在大深仓中几乎无法探测到稳定回波；普通低频雷达则受制于宽波束角与较低的信噪比，在深仓底部和低介电常数颗粒（如塑料颗粒、干燥粮食）表面难以提取有效反射差频信号。要从根本上解决深仓固体料位测量失真与信号丢失问题，测量系统必须具备极高的高频能量聚焦能力（窄波束角）、超长测量量程余量、微弱漫反射信号的高信噪比捕捉算法以及抗粉尘附着的透镜天线结构，才能在不对称倾斜料面和重度扬尘干扰下稳定提取真实料位回波。

二、HCCK HCDAR-81 80GHz超窄波束方案如何实现深仓粉料精准穿透？

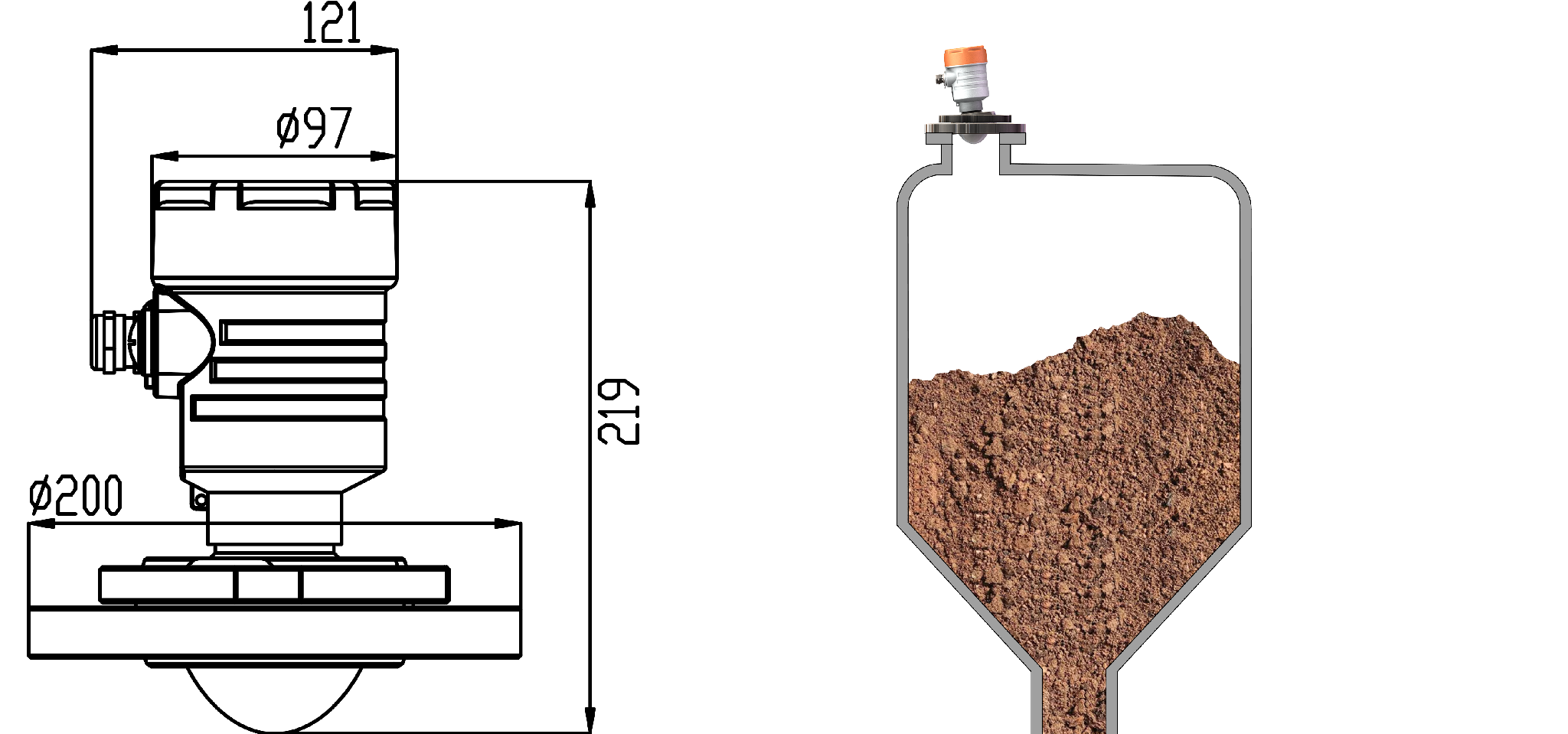

为彻底消除深仓虚假回波与扬尘衰减干扰，华创测控提供基于 80GHz 毫米波调频连续波（FMCW）技术的 HCDAR-81 高频雷达料位计解决方案。该仪表工作频率为 76～81GHz，具备 0～120m 的超大测量量程与 <2mm 的测量精度，采用一体化 PTFE 透镜天线设计，将天线波束角极致收窄至 3°。3° 的集中波束角使微波能量形成高度汇聚的细窄探测波束，在高度 50～100m 以上的高大筒仓内部探测时，波束能够直接穿透密集的粉尘云雾并紧密贴合仓中心轴线传播，彻底避开筒仓侧壁凹凸结构、环形加劲肋、内部扶梯及进料溜管等固定障碍物，从物理传播路径上消除了侧壁结构性干扰虚假信号。

在信号处理与粉尘适应性方面，HCDAR-81 基于高带宽 80GHz FMCW 线性调频信号与快速傅里叶变换（FFT）频谱分析算法，大幅提升了对低介电常数颗粒和严重倾斜漫反射表面的回波识别灵敏度与信噪比（SNR），即便在进出料造成的陡峭料面斜坡工况下，也能敏锐捕捉微弱的漫反射回波；天线端面采用平滑致密的耐腐蚀 PTFE 透镜结构，具备极低的物料表面附着系数，粉尘不易在天线表面长期板结，有效保障了微波信号的长期透射效率。仪表的过程温度范围为 −40～120℃，过程压力适应 −0.1～2MPa，外壳防护等级达到 IP68，并提供两线制 (4～20)mA HART、四线制及 RS485 MODBUS 等丰富信号输出接口，可直接接入 PLC、DCS 或智慧料仓监控系统，为大型高深筒仓提供全天候连续、稳定的料位数据支持。

三、深仓雷达方案现场实施条件与选型关键信息

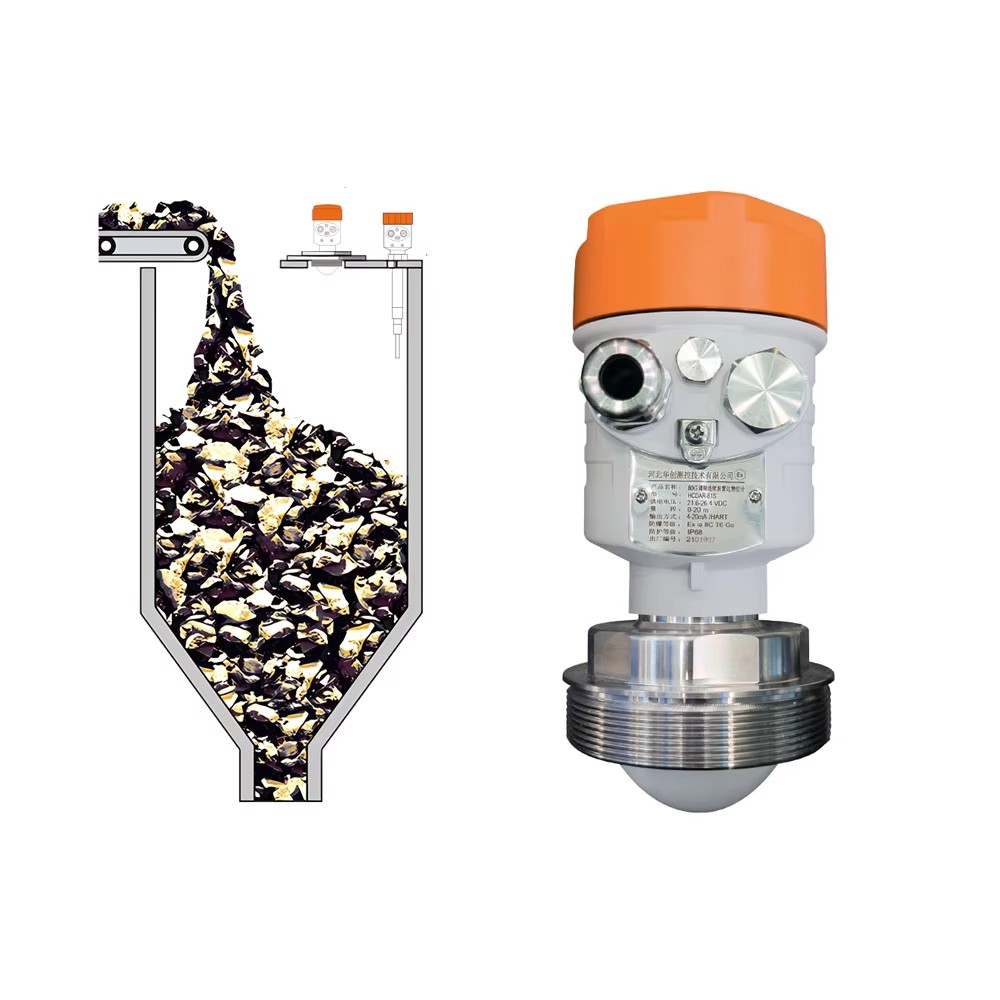

要确保 HCDAR-81 方案在大型高深固体料仓中发挥最佳测量性能，工程现场应遵循科学的安装定位与机械固定原则。仪表安装孔应优先选择在料仓顶部的有效进料半径与仓壁之间的合适区域（推荐位于仓顶半径的 1/2 到 1/3 处），严格避开正对下料溜管的下料冲刷路径，同时与仓壁保持至少 500mm 以上的净距离，防止落料堆积直接砸损天线或落料气流直接冲刷仪表；对于顶部呈拱形或锥形的仓顶结构，天线发射面应尽量保持水平垂直对准仓底，如料仓进出料形成的安息角极其陡峭（如矿石、熟料大坡度），可配合定向万向节法兰微调对准角度，确保反射微波垂直返回天线接收中心；在安装短管选择上，短管内壁应平整光滑无毛刺，且短管下端面应缩短或确保透镜天线外沿伸出短管底部，避免接管内部产生近场寄生回波。

在方案选型与技术对接阶段，客户应向 HCCK 技术团队提供以下现场工况参数：

1. 料仓物理结构：料仓几何高度、直径、仓顶形状（平顶、拱顶、锥顶）以及现有的安装接口尺寸（法兰或螺纹规格）；

2. 物料物理特性：被测介质名称（如水泥、粉煤灰、煤炭、矿粉、谷物、塑料母粒）、物料堆积密度、颗粒度分布、相对介电常数及含水率；

3. 工艺进出料特点：进料方式（气力输送、皮带机、重力溜槽）、最大进出料速率、料仓最大扬尘浓度以及物料流动形成的安息角范围；

4. 过程环境与电气条件：仓内最高操作温度与压力、现场防爆等级要求、供电制式（24VDC 或 220VAC）以及中控系统所需的通信信号格式（4–20mA HART 或 RS485 MODBUS）。华创测控 工程师将结合具体参数为客户定制最优的法兰连接配置与回波抑制参数，确保高深固体料仓物位测量系统长期免维护稳定运行。

如您对本文涉及的技术方案或产品感兴趣，欢迎联系我们获取详细产品资料、选型建议及技术支持。
