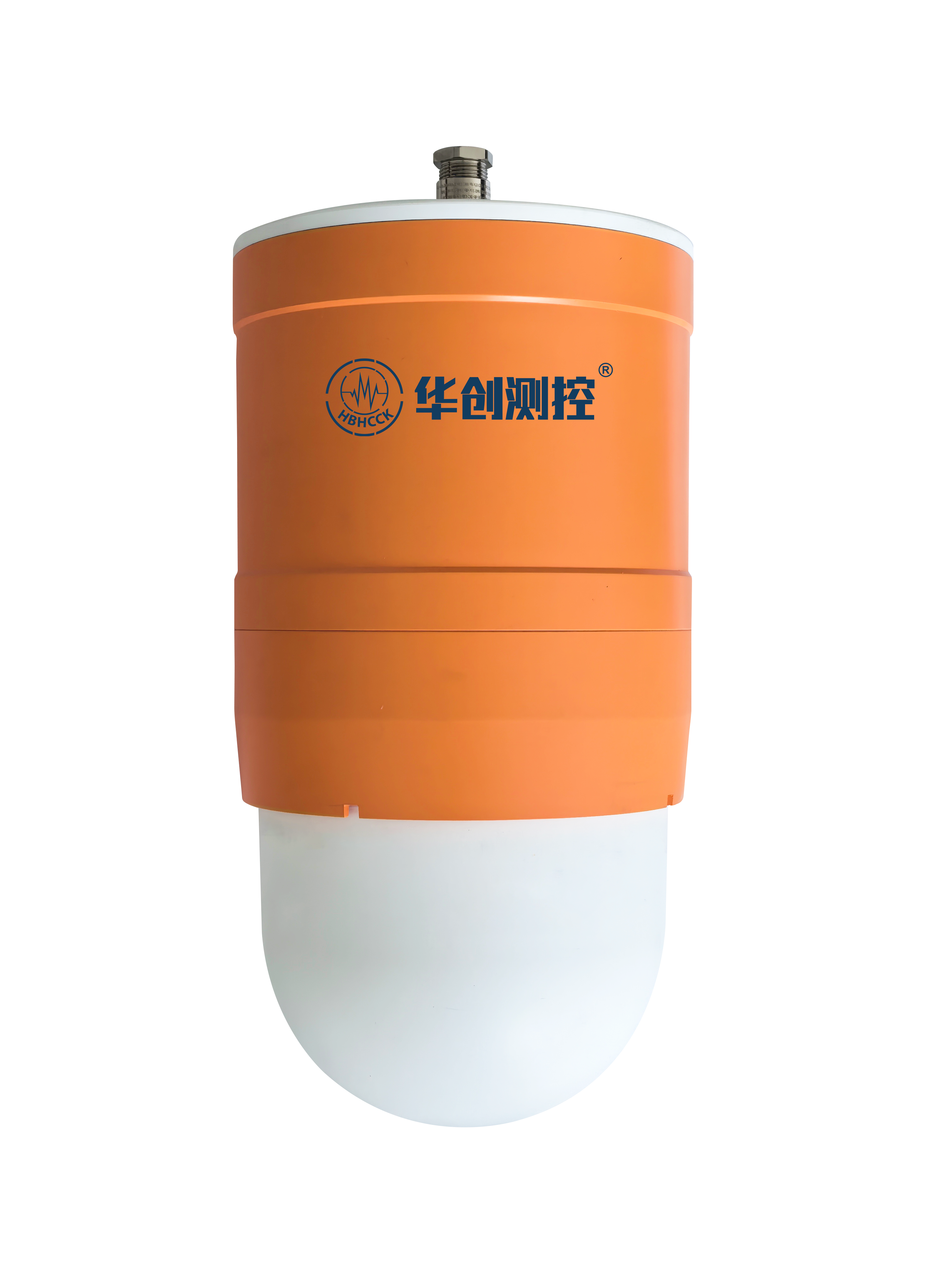

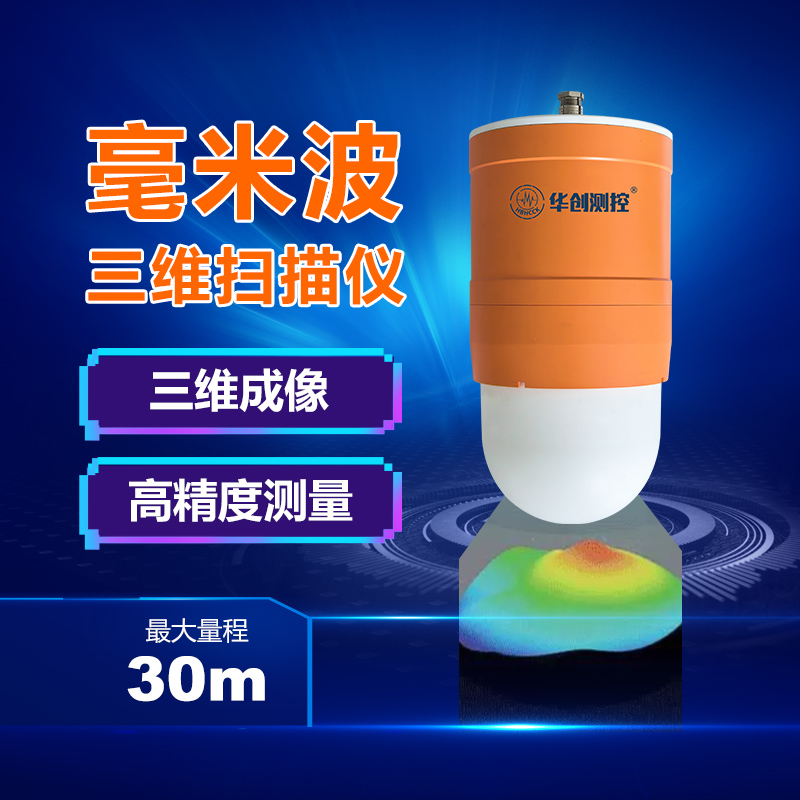

3D雷达扫描机器人HCDAR-3D-30

  • 频率:80GHz

  • 最远距离:30m

  • 精度:测距精度 ±5mm 建模精度 ±0.5%FS

  • 供电:12-28V DC/220VAC

  • 水平扫描角度:360°

  • 俯仰扫描角度:-90°-90°

  • 2D转速:50ms/圈 / 3D转速:30s/圈

  • 点云数量:4000点/s

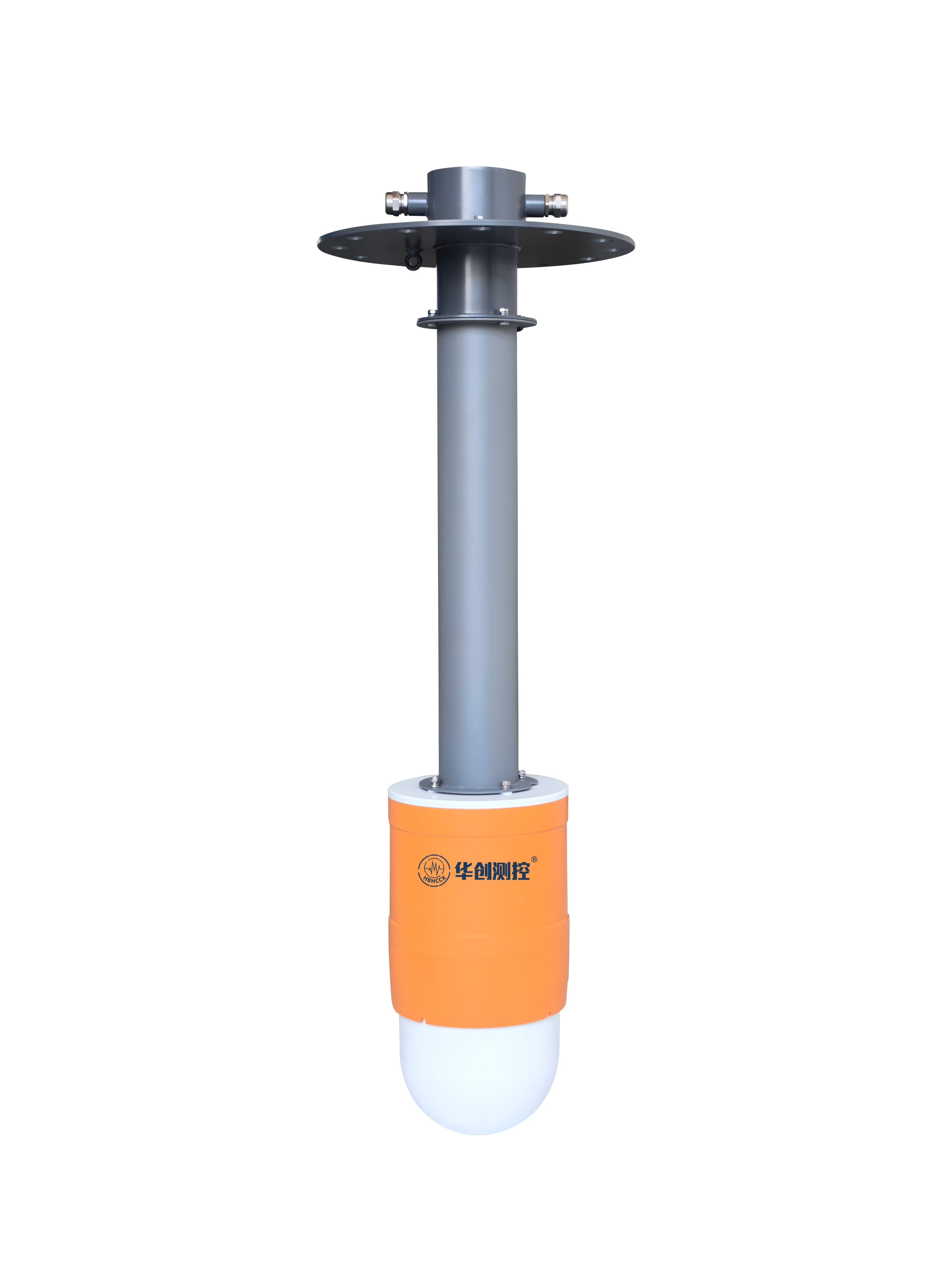

  • 机身直径:<190mm(适配DN200法兰)

  • 防护等级:IP67

  • 环境温度:-40℃~85℃

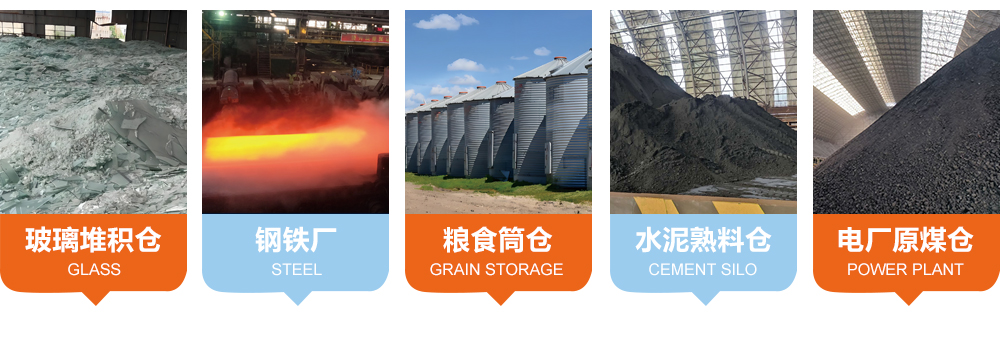

  • 应用场景:常温筒仓、堆棚

产品详情


产品概述

HCDAR-3D-30扫描成像雷达专为筒仓等封闭库房环境设计,可进行常温筒仓、罐体等料仓的实时物料扫描,实现空间范围内的静态目标检测、点云数据输出、空间扫描成像、体积与重量计算输出等功能,且不受雨水、灰尘、光照等恶劣环境影响。


产品原理

HCDAR-3D-30扫描成像雷达利用毫米波信号对物料进行全方位、高精度、非接触式的测量,获取高密度的点云数据,并自动测算高度、体积、质量等信息。


产品详情



参数

HCDAR-3D-30

频率

80GHz

最远距离

30m

精度

测距精度 ±5mm

建模精度 ±0.5%FS

供电

12-28V DC/220VAC

水平扫描角度

360°

俯仰扫描角度

-90°~90°

2D转速

50ms/圈

3D转速

30s/圈

点云数量

4000点/s
机身直径≤190mm

(适配DN200法兰)

防护等级

IP67

环境温度

-40℃~85℃

整机重量

5kg

对外接口

以太网
应用场景常温筒仓、堆棚
