一、密闭罐液位为什么不能只用单点压力换算？

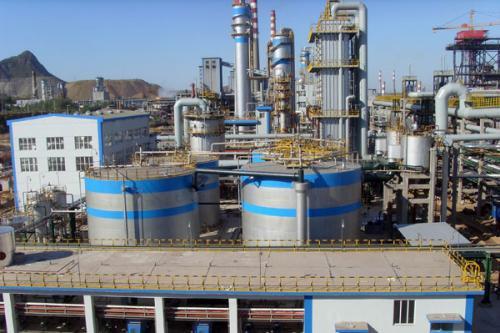

在化工、石化、电力、冶金、食品和制药等工艺现场，储罐或反应容器常常处于密闭状态。罐内液体产生的静压与液位有关，但气相空间中的压力也会同时作用在液面上。如果只在罐底取一个压力点，仪表测到的可能是液柱压力与气相压力的合成结果；当罐顶压力变化、气体冷凝、加压或抽空发生时，液位计算就可能随之偏移。对于带搅拌、加热、腐蚀性介质或卫生要求的容器，普通引压管还可能遇到堵塞、冷凝、挂料、泄漏和维护困难等问题。

因此，密闭罐液位方案需要先明确测量对象和取压边界：罐内是液体液位、界面还是密度；气相压力是否变化；介质温度和腐蚀性如何；高、低压侧法兰之间的中心距是多少；现场是否需要远传膜片、毛细管或特殊过程连接。双法兰差压测量的基本思路，是分别感受容器高、低压侧的压力，再由差压反映液柱或介质状态变化。它不是简单地把一个压力变送器安装在罐底，而是需要把高低压侧位置、毛细管布置、膜片方向和温度影响一起设计。

二、HCDP-32如何对应密闭罐液位测量的现场痛点？

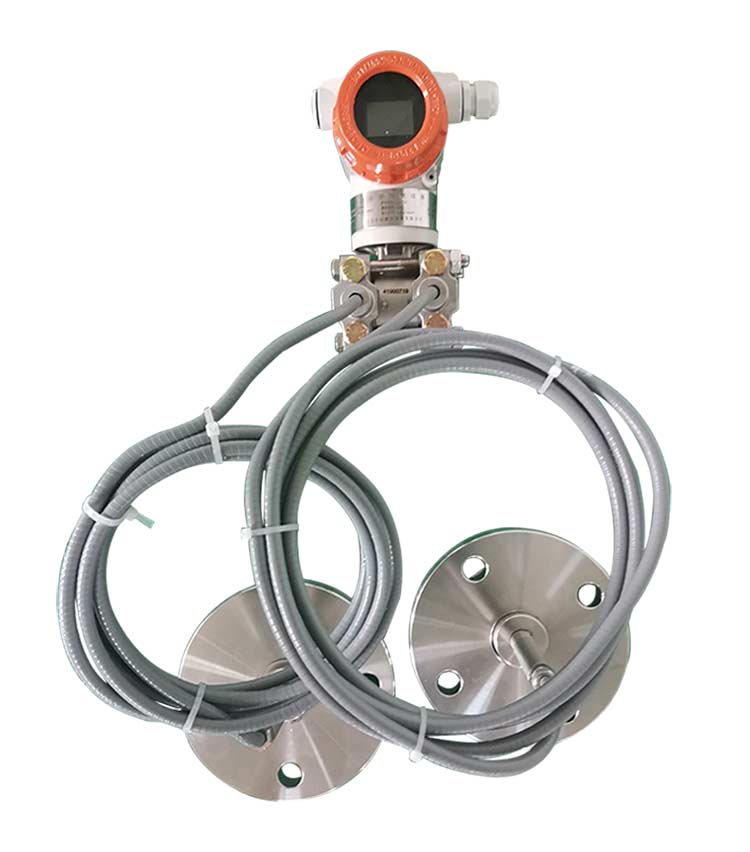

HCDP-32是远传双法兰型差压变送器，可用于液位、压力和密度测量。其测量范围为0～1MPa，测量精度为0.1%或0.2%，长期稳定性优于每年0.2%FS，介质温度范围为−40～350℃，信号输出为两线制4–20mA/HART协议，并配有带背光的智能LCD液晶表头。对于密闭罐液位项目，双法兰结构可以把高、低压侧的取压位置延伸到容器连接点，减少现场直接布置长引压管的需要；但具体法兰规格、膜片材料、毛细管长度和安装方向仍需根据介质与容器结构逐项确认。

当容器内温度较高、介质容易结晶或引压管存在冷凝、堵塞风险时，远传法兰方案可以把压力感受位置放在更适合工艺连接的位置，同时将变送器本体布置在便于检查和接线的区域。对于气相压力变化明显的密闭罐，高、低压侧的正确取压和导压关系是液位稳定性的前提；如果高低压侧位置、毛细管高度差或温度条件不匹配，即使变送器精度满足要求，也可能出现零点漂移或液位偏差。HCDP-32还可用于液体、气体和蒸汽的差压测量；与节流装置配合时，可用于相应流量测量，但不同用途的取压设计不能相互套用。

三、如何从现场勘察到调试形成完整方案？

方案设计第一步是建立容器和介质条件表，记录罐体高度和直径、正常与极限液位、气相压力范围、介质密度及变化、温度、腐蚀性、结晶或挂料情况、高低压侧法兰中心距、过程接口和安装位置。第二步是确定远传法兰与毛细管布置：毛细管应避开强热源、挤压、尖锐弯折和机械拉扯，双侧安装应尽量保持合理对称，避免温度差和高度差给测量带来额外影响。第三步是匹配控制系统，确认两线制4–20mA/HART接入方式、供电条件、显示需求和现场防护要求。

调试时，应在已知液位或可靠工艺基准下检查零点、量程、4mA和20mA对应关系，并分别观察罐内加压、泄压、进料、出料、加热和冷却过程中的输出变化。如果液位随气相压力变化同步异常，应先检查高低压侧取压、毛细管布置、膜片状态和温度影响；如果输出长期偏移或响应迟缓，还应排查法兰腔体堵塞、介质结晶、接线和参数设置。客户向HCCK提供容器图纸、介质信息、压力温度、液位范围、法兰中心距、安装照片和控制系统要求后，才能进一步确认HCDP-32的远传法兰、量程、膜片及输出配置是否适合项目。

如您对本文涉及的技术方案或产品感兴趣，欢迎联系我们获取详细产品资料、选型建议及技术支持。
