一、拱顶罐中的虚假回波从哪里来？

超声波液位计通过向介质表面发射超声波脉冲，并接收液面反射回波来计算探头与液面的距离，再换算为液位。HCCK官方资料显示，超声波物（液）位计向被测物体发射20KHz以上的声波，回波由探头接收并转换为电信号，发射与接收之间的时间与距离相关。因此，探头前方是否存在清晰、稳定、可识别的回波，是超声波液位测量可靠性的基础。

拱顶罐的罐顶具有曲面结构。当探头安装在罐顶中央或接近曲面反射的特定位置时，罐顶可能对声波产生较强的反射和聚焦作用。仪表接收到的信号不一定全部来自真实液面，其中一部分可能来自罐顶、罐壁、加强筋、进料管或其他内部结构。这些反射信号与真实液面回波叠加后，可能表现为液位跳变、显示不稳定、低液位时出现异常读数，或者仪表误判某个固定回波为液面。

这类问题不一定意味着仪表本身损坏。很多现场故障首先与安装位置和声波通道有关。尤其是在拱顶罐、带内部构件的储罐以及存在进料扰动的容器中，安装点选择应在仪表选型阶段一并考虑，而不能等到测量异常后再被动调整。

二、拱顶罐如何选择超声波液位计安装位置？

HCCK官方超声波液位计资料明确提出：对于拱形罐，仪表最好不要安装在罐顶中央，而应优先考虑罐顶半径的1/2或2/3位置，同时要满足与罐壁保持一定距离的条件。其技术解释是，拱形罐顶类似凸透镜，若探头位于容易形成聚焦的位置，探头可能接收到较多虚假回波。因此，安装时应尽量让声波通道避开罐顶曲面、罐壁和内部障碍物。

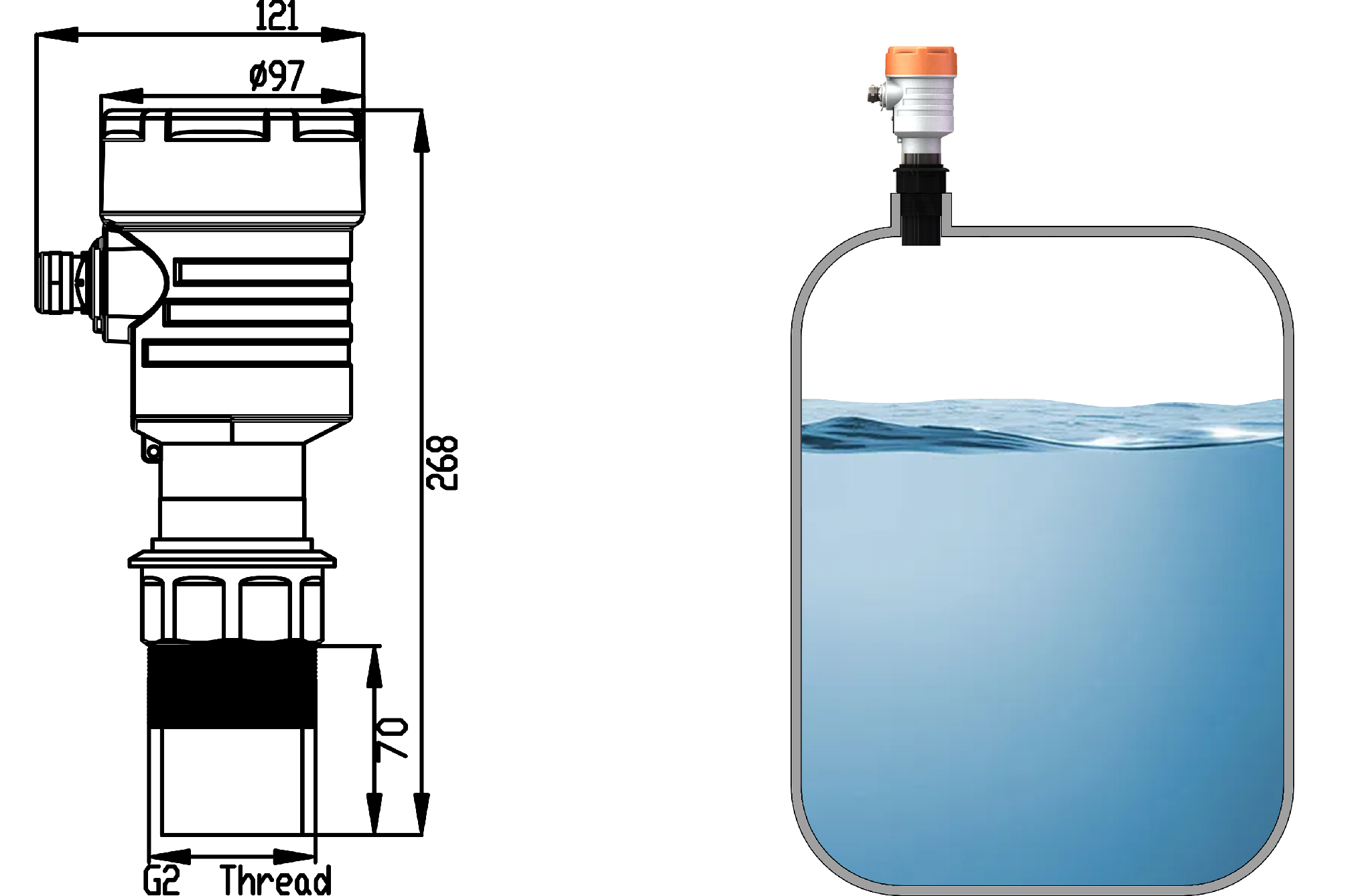

除了安装点，还应检查探头发射面与介质表面的相对关系。探头应尽量保持垂直，使声波能够沿稳定路径传播并返回液面；安装短管或接管不宜过长，不能让接管内壁遮挡或反射声波。HCCK官方安装图给出了接管高度小于60mm的示意要求，实际项目仍需结合产品结构、接管尺寸和现场机械条件确认。进料口、搅拌器、盘管、梯子及罐内支撑件也应纳入声波路径评估，避免把探头装在强反射或液面剧烈扰动的位置。

如果容器内存在泡沫、蒸汽、粉尘或液面持续波动，超声波传播条件还会进一步变化。HCCK资料将超声波物（液）位计定位为非接触式测量设备，适用于液体、浆料以及部分固体测量，并列出自动功率调整、增益控制和温度补偿等功能。但这些功能不能替代正确安装，也不能保证仪表在所有复杂工况下都不受影响。对于蒸汽浓、泡沫厚或回波条件较差的工况，应在选型时同步评估雷达等其他测量技术路线。

三、如何从产品与系统角度减少调试风险？

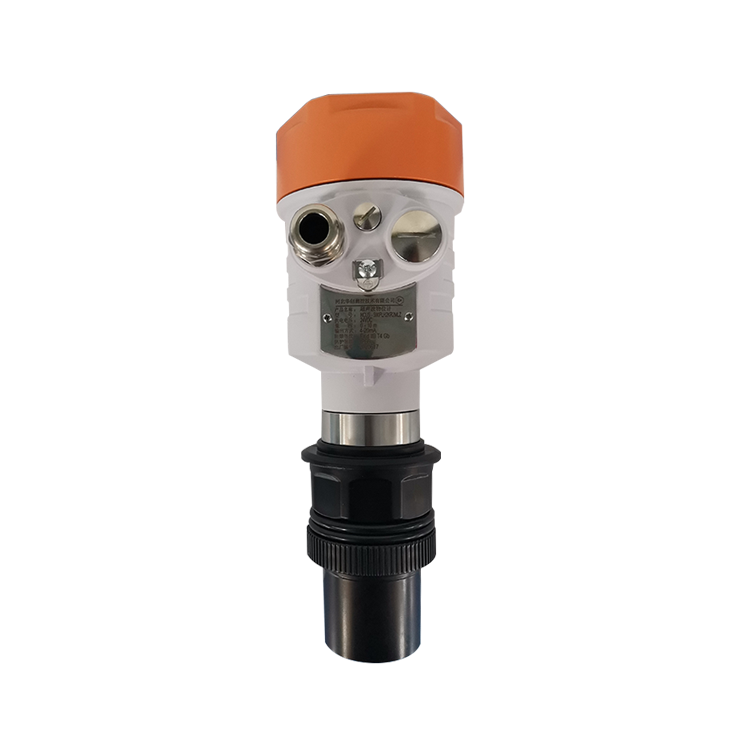

选型时应先明确被测介质、罐体形状、罐高、正常液位、最高液位、最低液位、安装接管尺寸、内部结构和现场温度变化，再确认输出信号与控制系统的匹配关系。HCCK官方资料显示，超声波液位产品可提供高精度4–20mA电流输出、RS485数字通信输出及可编程继电器输出；HCUS-200页面还标注支持手机APP蓝牙调试和RS485 MODBUS RTU输出。项目如果需要远程采集、报警或PLC接入，应在订货前确认所需信号形式和通信方式。

现场调试不能只观察一个瞬时液位值。建议在空罐、低液位、正常液位和进料过程等不同状态下观察回波稳定性，核对仪表显示值与人工测量或工艺基准是否一致，并记录进料、搅拌、泡沫和蒸汽变化对信号的影响。如果异常回波始终出现在固定距离，优先检查罐顶、接管和内部构件；如果异常只在进料或搅拌时发生，则应重点分析液面扰动和声波通道。

因此，拱顶罐超声波液位计的稳定测量，核心不是简单地“把仪表装在罐顶”，而是同时做好安装位置、声波通道、工况条件和输出系统匹配。HCCK超声波物（液）位计可作为液体、浆料及相关物位测量项目的选型参考，具体产品型号和配置应以现场条件及HCCK最新技术资料为准。
