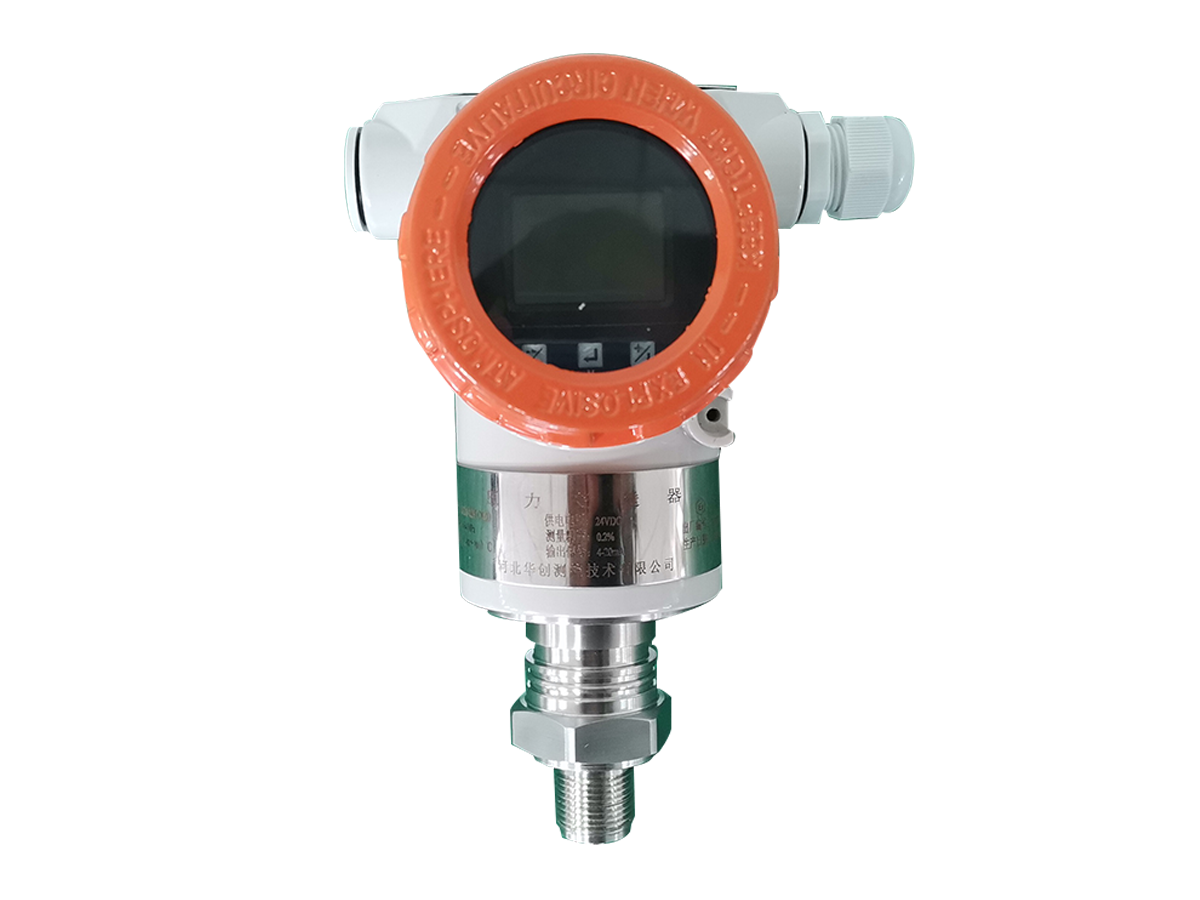

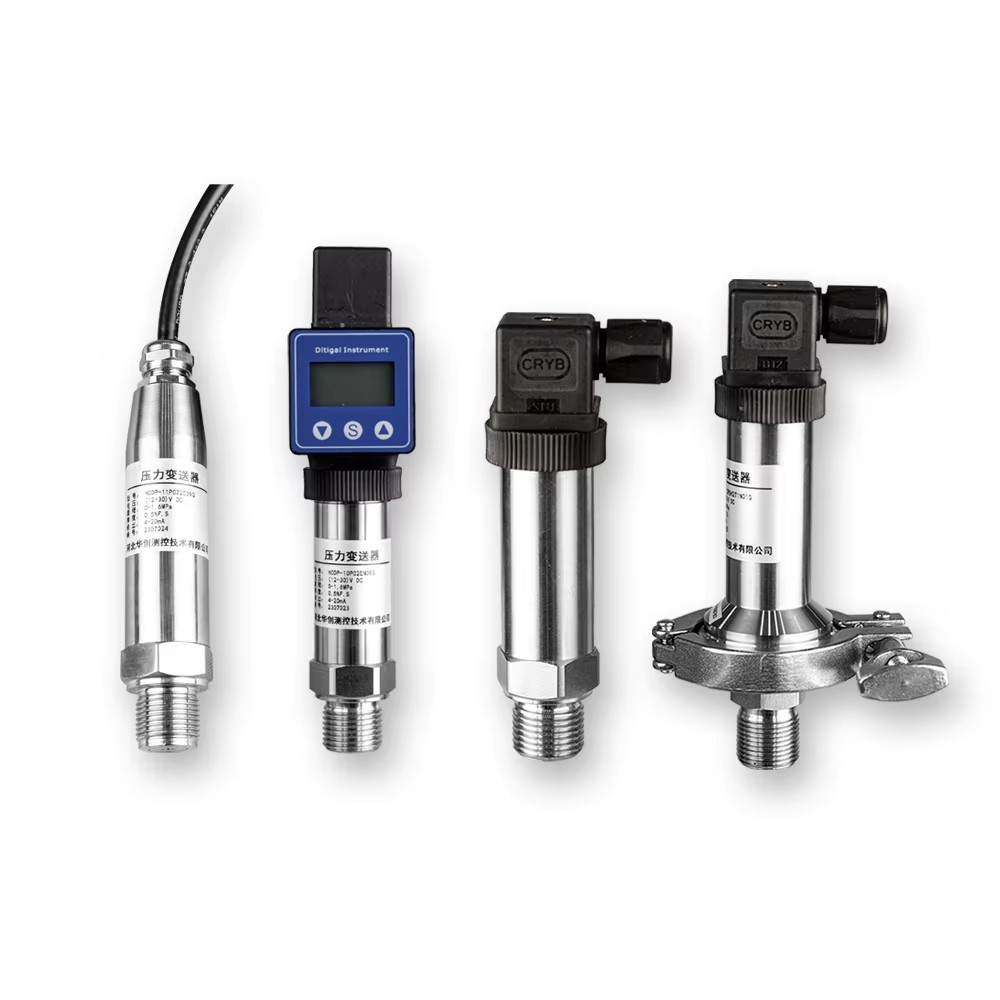

我司自主研发生产的HCD-1X、HCDP-2X、HCDP-3X系列压力及差压变送器，核心结构包含感压芯体膜片、信号转换电路板、数显表头及壳体组件。其中，膜片是直接接触被测介质的核心传感部件，其材质与结构选型直接决定变送器的测量精度、耐腐蚀性能、抗干扰能力及整体使用寿命。

结合材质特性、结构形式及工业实际工况，现将压力变送器常用膜片种类、性能特点及专业选型原则详细说明如下，为各类工况选型提供精准参考。

一、按材质分类：适配不同介质特性

膜片材质选型核心考量介质腐蚀性、工作温度、耐磨性能三大关键指标。不同材质膜片的性能、局限及适用场景如下：

1. 316L不锈钢膜片

性能特点：可耐受稀盐酸、浓度10%以内稀硫酸等常规弱酸碱介质，机械强度高、结构稳定性好，适用温度区间为-200℃~350℃，成本适中、性价比优异。

适用局限：不耐浓硝酸、王水、熔融强碱及氯气等卤素介质腐蚀。

适用场景：水、油品、蒸汽、乙醇、稀氨水等弱腐蚀性化工介质，以及空气、氮气等常规普通气体的压力测量工况。

2. 哈氏合金膜片（Hastelloy）

常用型号包含C-276（通用主流款）、C-22、B-2等。

性能特点：具备优异的强耐腐蚀性能，可稳定适配浓盐酸、浓硫酸、磷酸、各类氯代物等强腐蚀介质，抗氧化性远优于316L不锈钢，适用温度区间为-200℃~550℃，耐高温、抗老化性能突出。

适用局限：产品成本较高，不耐氢氟酸等氟化物介质腐蚀。

适用场景：湿法冶金、化工反应釜等存在强腐蚀性酸液、腐蚀性浆料的严苛工况。

3. 钛及钛合金膜片（Ti）

性能特点：对海水、氯碱溶液、硝酸介质具备极佳的耐腐蚀性，材质密度小、轻量化优势明显，适用温度区间为-153℃~285℃。

适用局限：接触氢氟酸、浓盐酸、浓硫酸介质易发生氢脆现象，造成膜片损坏。

适用场景：海洋工程海水压力监测、氯碱行业烧碱溶液、各类硝酸介质的压力测量场景。

4. 钽膜片（Ta）

性能特点：耐腐蚀性能接近铂金，可耐受绝大多数强酸介质腐蚀（氢氟酸、发烟硫酸除外），适用温度区间为-169℃~250℃，化学稳定性极强。

适用局限：材质质地偏软，易受外力划伤，产品成本高，不耐强碱及含氟介质腐蚀。

适用场景：化肥生产、精细化工行业98%以上高浓度硫酸、浓盐酸、浓磷酸等强腐蚀酸罐、反应设备的压力测量工况。

5. 陶瓷膜片（Al₂O₃、ZrO₂）

性能特点：化学惰性极强，可耐受绝大多数酸碱介质腐蚀（氢氟酸、高浓度强碱除外），膜片表面光滑平整，不易结垢、不粘附介质，普通陶瓷适用温度为-40℃~100℃，特种陶瓷可适配更高温度工况。

适用局限：材质脆性大，抗冲击、抗振动性能差，不适用于含固体颗粒的高压磨损工况，易出现破损开裂问题。

适用场景：食品饮料、制药等卫生级工况，可有效避免介质污染，同时适配污水、果汁等弱腐蚀性洁净液体测量。

6. PTFE聚四氟乙烯衬里膜片

性能特点：被誉为“塑料王”，可耐受绝大多数化学介质腐蚀，耐腐通用性极强，适用温度区间为-100℃~200℃，生产成本较低。

适用局限：机械强度低、易变形，测量精度相对有限，仅适用于1MPa及以下低压工况。

适用场景：实验室小型反应釜、电镀槽等强腐蚀低压介质工况，同时可用于食品级工况，杜绝金属介质污染。

二、按结构分类：适配压力范围与介质状态

根据膜片结构形式的差异，可适配不同压力等级、不同介质状态（洁净、粘稠、含颗粒、易结晶等）的工业工况，具体分类及适配场景如下：

1. 平膜片

结构特点：采用平面式接触结构，膜片直接对接被测介质，压力响应速度灵敏、反馈精准。

适配优势：不易造成介质滞留堵塞，适配洁净无杂质、粘稠度较高的介质。

适用场景：1MPa及以下低压工况，糖浆、油墨等粘稠介质的压力测量。

2. 凸膜片

结构特点：膜片中心凸起设计，有效扩大承压受力面积，整体抗变形、抗高压能力大幅提升。

适配优势：承压性能优异，结构稳定性强，可长期耐受高压冲击。

适用场景：40MPa及以下高压工况，广泛应用于液压系统、高压输送管道等设备。

3. 充油式隔离膜片

结构特点：膜片与内部传感器之间填充专用硅油，通过硅油传递压力，实现介质与传感器本体的完全隔离。

适配优势：兼具防腐蚀、防堵塞、防结晶特性，可有效保护核心传感元件，延长设备使用寿命。

适用场景：化工浆料、工业废水、盐溶液等含悬浮颗粒、易结晶、易沉淀的复杂工况。

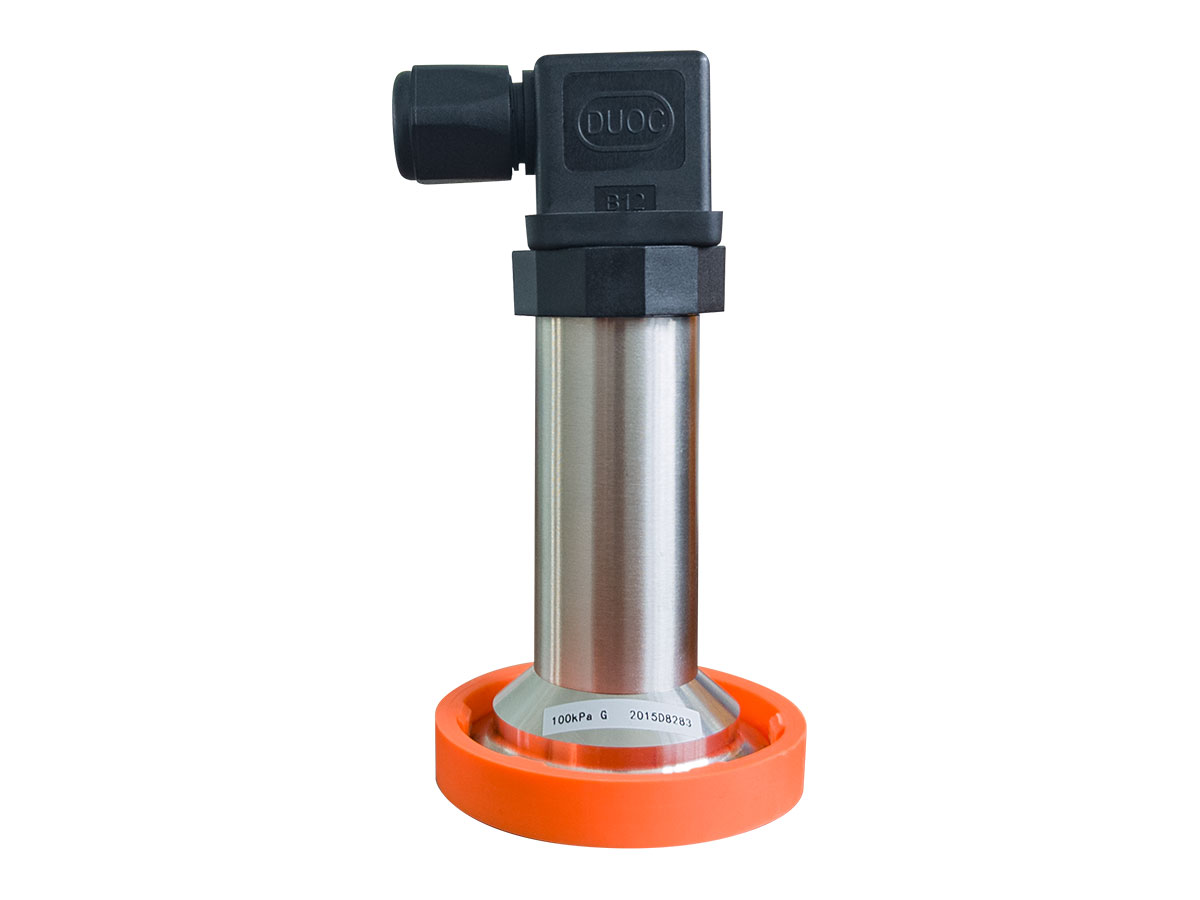

4. 卫生级膜片

结构特点：膜片表面精密抛光处理，粗糙度Ra≤0.8μm，无死角、无残留，支持高温蒸汽灭菌、在线清洗。

适配优势：完全符合食品、制药行业GMP生产标准，杜绝介质残留、交叉污染。

适用场景：牛奶、果汁等食品饮料生产线，生物制药发酵罐、无菌反应设备等卫生级工况。

三、膜片核心选型原则

整体遵循“介质特性→材质精准匹配→结构工况适配→成本最优平衡”的核心逻辑，分步完成选型，保障测量精准、运行稳定。

第一步：明确介质核心工况参数

精准梳理四大关键参数，作为选型基础：一是介质腐蚀性，明确介质类型（酸、碱、盐、有机溶剂）及浓度参数；二是工作温度，确认设备长期运行的温度区间；三是介质状态，判断介质是否粘稠、含固体颗粒、易结晶沉淀；四是工作压力，区分低压（≤1MPa）、高压（≥10MPa）工况。

第二步：平衡使用成本与设备可靠性

常规水、气、油等弱腐蚀介质，优先选用316L不锈钢膜片，兼顾性能与性价比；强腐蚀低压工况，可选用PTFE衬里膜片，降低设备投入成本；强腐蚀、高温、高压等严苛工况，优先选用哈氏合金、钽材质膜片，保障设备长期稳定运行，减少故障与维护成本。

第三步：匹配特殊工况需求

有无菌、无污染要求的食品制药工况，强制选用抛光无残留的卫生级膜片；设备运行存在高频振动、外力冲击的工况，优先选用金属材质膜片，规避陶瓷膜片脆性碎裂风险；防爆等级要求较高的工况，需搭配对应防爆等级的金属材质膜片，满足安全生产规范。

四、选型案例参考

工况参数：某化工厂，被测介质为50%硫酸，工作温度80℃，介质含少量结晶杂质，工作压力0.5MPa。

选型逻辑：

1. 介质为50%高浓度硫酸，腐蚀性极强，316L不锈钢无法适配，选用耐腐蚀性能优异的哈氏合金C-276材质；

2. 介质含少量结晶，易堵塞传感部位，选用充油式隔离膜片结构，实现防结晶、防堵塞保护；

3. 工作压力0.5MPa为低压工况，搭配平膜片结构，保障压力响应速度与测量精度。

最终选型：哈氏合金C-276材质、带隔离结构的平膜片压力变送器。
