一、应用场景

饲料行业覆盖筒仓、料斗、配料罐、料仓等各类储料料仓。玉米、小麦、豆粕、菜粕、棉粕、次粉、麸皮、米糠等粉状 / 颗粒状原料，部分仓体还会储存石粉、磷酸氢钙等矿物质原料料仓。

二、核心挑战

1.粉尘干扰：饲料原料多为粉末或细小颗粒，在进料和输送过程中容易产生大量扬尘，这些粉尘会吸收和干扰测量信号尤为显著。

 2.蒸汽与高温：部分工段存在高温和蒸汽，会影响某些类型传感器的测量精度。

3.仓内结构复杂：料仓内部的爬梯、支架等结构会产生虚假回波，干扰雷达等仪表正常测量.

4.空间与安装限制：特别是狭窄的料仓，对测量仪表的安装位置和波束角有更高要求。

5.物料特性多样：饲料原料种类繁多，其介电常数、密度、容重、流动性等物理特性各不相同，这对依赖物料特性的测量原理提出了挑战。

三、方案架构:

    1、本方案以80G 高频雷达物位计为核心，PLC 控制系统、上位机软件及报警装置，具体组成如下：

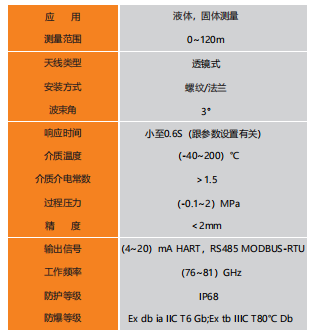

• 80G 雷达物位计：型号 HCDAR-81，测量范围 0-120m，精度 ±1mm，分辨率 1mm，工作温度 - 40℃-200℃，防护等级 IP67，支持（4-20）mA /RS485信号输出；

• PLC 控制系统：采用西门子 系列，实现数据逻辑运算、阈值判断及控制指令输出；

• 上位机软件：定制开发的 支持实时数据显示、历史曲线查询、报表生成及远程访问；

• 报警装置：包括声光报警器（安装于控制室）及短信报警模块，当液位超上限 / 下限（可自定义）时触发报警。

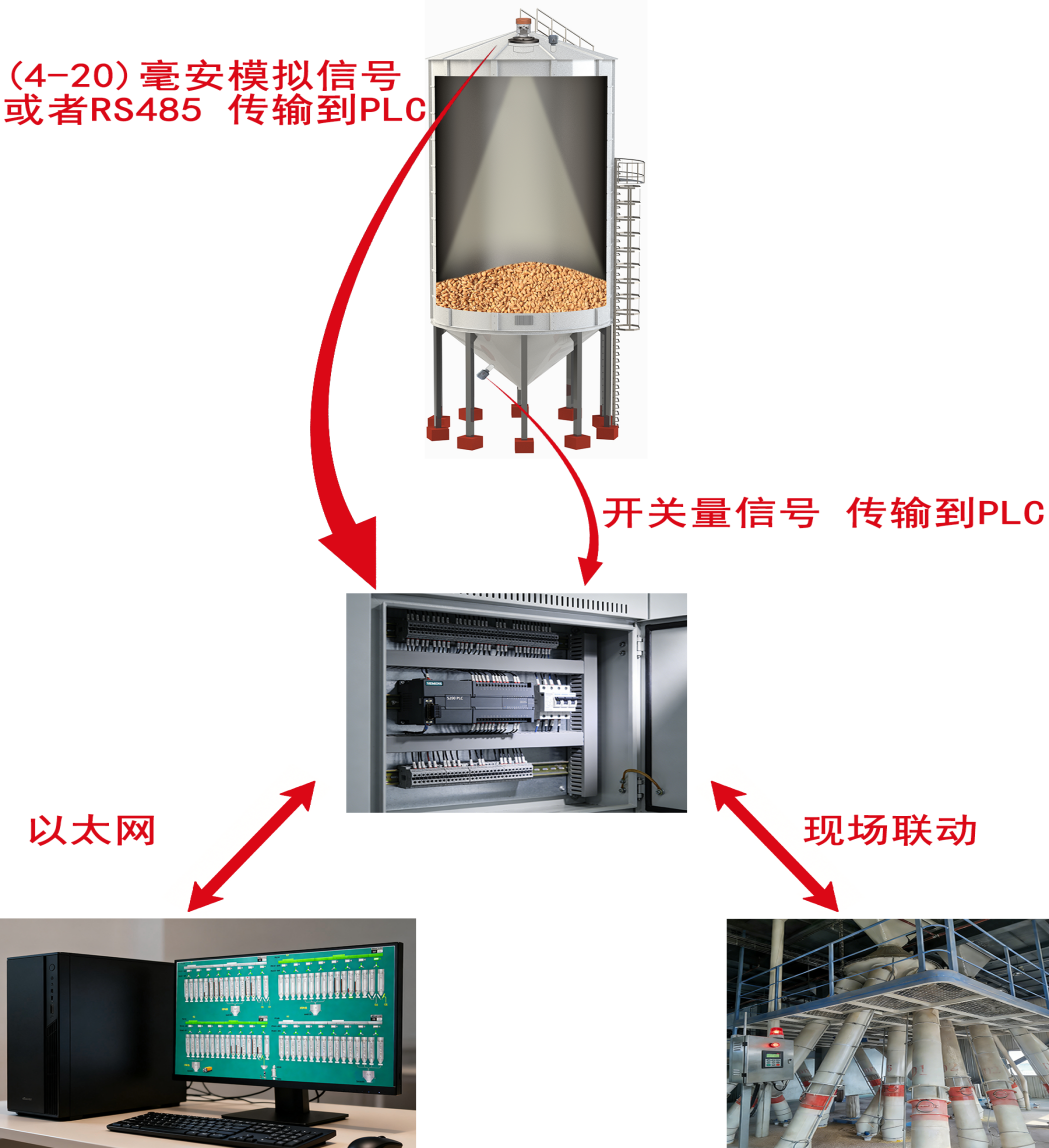

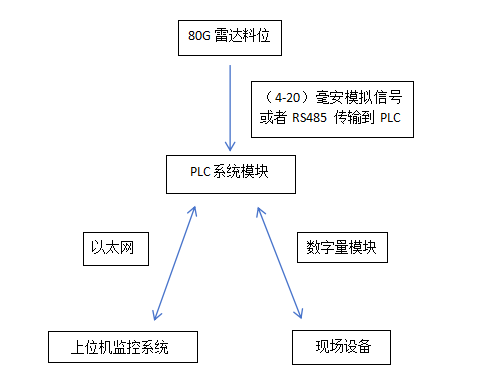

拓扑图

2、工作流程

⑴、数据采集：80G 雷达物位计实时采集现场数据，通过 4-20mA 信号或者RS485信号传输至PLC系统；

⑵、数据处理：PLC 对物位数据进行运算，判断是否超出预设阈值（如上限 90%、下限 10%），若超出则触发报警；并控制设备进行上料放料。

⑶、数据展示与存储：上位机软件接收 PLC 传输的数据，在大屏实时显示各料仓料位，同时存储历史数据

⑷、数据同步与应用：可通过无线传输模块将数据传输到云平台，并可以用无线设备实施查看各项生产设备实际运行情况；

⑸、报警处理：发生特殊紧急情况，声光报警器启动，通知现场人员进行紧急出来，报警响应时间≤10 秒。

3、华创测控企业服务优势

⑴、强大的研发能力：建设省级雷达物位测控研发中心、企业技术中心、工业设计中心，与沈阳航空航天大学、华北理工大学、武汉工程大学、太原理工大学等多所高校开展信号放大、滤波处理等多项关键技术攻关合作。自主研发多项专利，致力为客户提供稳定高效、品质可靠的产品及测控方案；

⑵、庞大的销售网络：在国内，华创产品遍布全国31个省市自治区，在国际，产品远销美国、俄罗斯、英国、新加坡等全球95个国家和地区，与中国水电、华润电力、茅台集团、葵花药业、大唐国际、河钢集团、攀钢集团、包钢集团、鲁西化工、延长石油、冀东水泥、华北制药等国内上百家大中型企业达成合作。

⑶、完善的服务体系：

售前：由专业的销售工程师对接需求，提供专业解决方案；

售中：按需定制，严把品质关，交货便捷，出厂提供系统指导资料；

售后：按项目要求提供线上、线下服务，积极响应现场复杂工况问题。

4、为客户带来的核心价值

⑴、减少物料损耗，降低直接原料成本

传统料位测量依赖人工估算或接触式设备，易因数据偏差导致两类核心损耗：一是料位误判引发的超装溢出，二是“虚粮”现象导致的库存偏差与隐性损耗。雷达料位计采用调频连续波（FMCW）技术，测量误差≤0.5%，可精准捕捉料仓内物料真实高度与体积，彻底根除上述问题。某大型饲料厂应用实例显示，引入雷达料位计后，每月因“虚粮”导致的物料损耗减少超3万元，全年节省损耗成本36万元以上。同时，设备通过实时阈值预警，避免玉米粉、豆粕等原料超装溢出，按单仓单次溢出0.5吨原料、市场价400元/吨计算，可杜绝每月2-3次的溢出浪费，单仓年节省浪费成本4800-7200元。此外，精准料位数据可避免因配料不足导致的返工损耗，进一步降低原料浪费率，综合下来可将饲料物料损耗率从传统的2.3%降至0.68%，大幅压缩直接原料成本。

⑵、替代人工巡检，节约人力成本投入

传统料仓管理需安排专人每日多次爬仓巡检、记录料位，大型饲料厂若有10个以上料仓，通常需2-3人轮班值守，按二线城市工业巡检员工资4000元/月计算，年人工成本高达9.6万元。雷达料位计可实现24小时自动化测量，数据实时上传PLC与上位机，管理人员通过中控系统即可远程监控所有料仓状态，无需现场值守，可替代90%的人工巡检工作。仅保留1名员工兼顾数据监控与异常处理，年直接节省人工成本4.8万元，同时避免人工巡检的高空坠落、粉尘吸入等安全风险，间接减少安全事故潜在损失。此外，设备3分钟即可完成单仓数据采集，盘点效率较人工提升8倍以上，大幅缩短盘库工期，减少因盘库封仓导致的生产延误成本。

⑶、保障生产连续，提升产能与综合效率

传统接触式传感器（阻旋式、电容式）在饲料车间高粉尘、强振动环境下故障率高，频繁停机维修易导致生产中断，单次停工2小时仅工时损失、设备空转能耗就超1万元。雷达料位计具备IP67及以上防护等级，抗粉尘、抗振动、抗电磁干扰能力强，搭配信号隔离器可实现长期稳定运行，故障率远低于传统设备，能有效避免因测量设备故障导致的生产停滞。同时，通过与PLC系统联动实现闭环控制，低料位自动触发补料、高料位自动停机，避免因缺料导致的配料中断，大幅提升生产流程连贯性。某生产线应用后，缺料停机时间从年均43小时降至0小时，产能较之前提升10%-15%，间接创造显著产值收益。

⑷、降低设备运维，延长资产使用寿命

接触式料位设备需频繁拆卸清洁、校准，维护成本高昂，如重锤式料位计每年维护成本约为设备原值的20%，且使用寿命仅1-3年。雷达料位计采用非接触式设计，无易损部件，探头不易粘料、磨损，维护周期可延长至1-2年，仅需定期检查探头清洁度，年维护成本较传统设备降低70%以上。同时，设备可通过预警功能避免料仓“满仓过载”或“空仓干磨”，减少仓体变形、卸料阀堵塞、风机干磨等异常工况，延长料仓、卸料阀、风机等设备使用寿命。某饲料厂应用后，卸料阀堵塞次数从每年6次降至1次，风机更换周期从2年延长至3年，一年仅设备维修和更换成本就节省约1.5万元，长期来看，设备5-10年的使用寿命可进一步摊薄初期采购成本，提升资产回报率。

⑸、优化库存管理，降低资金占用成本

缺乏精准料位数据时，饲料厂为避免缺料往往过度采购原料，导致库存积压，占用大量资金与仓储空间。雷达料位计提供的实时、精准料位数据，可辅助企业制定科学采购计划，将库存控制在合理范围。以钛白粉等添加剂为例，未装料位计时库存常维持在30吨，按1.5万元/吨、年贷款利率4%计算，年资金占用成本约1.8万元；安装料位计后库存降至15吨，资金积压减少22.5万元，年节省资金占用成本0.9万元。同时，精准库存数据可避免原料长期存放导致的变质浪费，减少仓储周转成本，进一步提升资金使用效率。

综上，雷达料位计为饲料厂带来的经济效益覆盖直接成本与间接收益，中小型饲料厂年节省成本可达5-10万元，大型企业甚至可达数十万元。其不仅能快速回收初期采购投入，更能通过长期精益化管控，为饲料厂构建成本优势，提升核心盈利能力。
