一、安装：要选择料仓内环境较稳定的位置

1、安装位置选择，罐体下方是锥形，尽量选择料仓中间或垂直下方没有干扰物的位置。

2、远离或避开拉筋及防破碎流管。

3、远离进料口，注意微波波束不得与加料料流相交。

4、一定要在所有电气焊施工完后，再安装雷达，防止雷达被电气焊大电流冲击损坏。

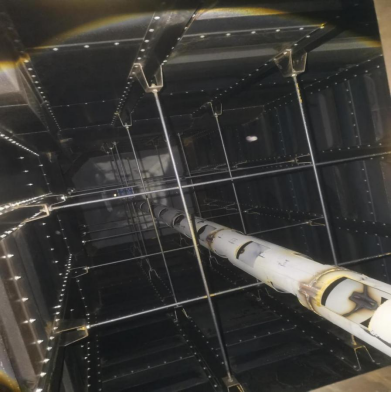

   十字形拉筋和防破碎流管（红点上方是最佳安装空间）

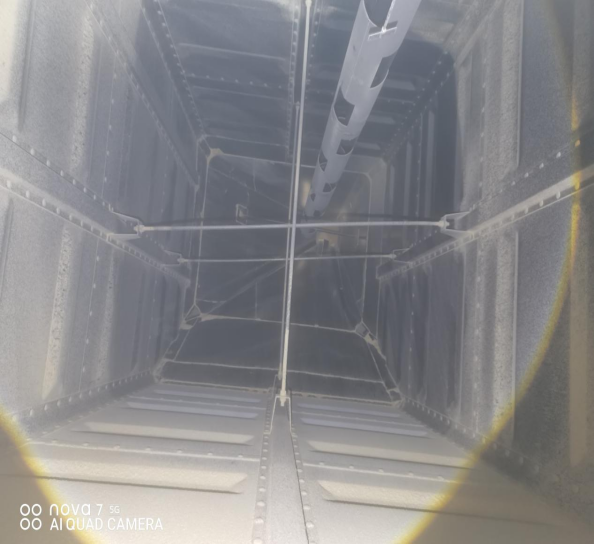

井字形拉筋和防破碎流管

如上图所示：

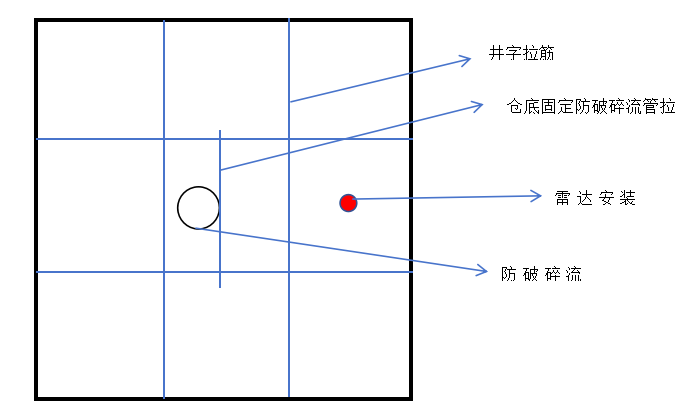

1. 防破碎流管没有在中间位置，雷达安装选择远离防破碎流管一侧。

2. 仓底固定防破碎流管的拉筋与雷达平行。

3. 雷达安装位置离仓壁不要太近，由于仓底为锥形，至少离仓壁0.5米。

二、布线/接线

1、布线采用RVVP2*1.5mm的两芯屏蔽软线。

2、布线远离动力电缆，平行时与动力电缆距离大于0.5米，交叉时与动力电缆距离大于0.7米。

3、接完线后，进线孔的格兰头拧紧，防动力电缆分别走电缆桥架，止粉尘进入。

注意：雷达接线时需按照调试面板指示方向（一般为逆时针方向）旋动取下调试面板，接线端子在面板下方。接完线原路安装回调试面板。固定好即可，切忌用力过大，否则可能会损坏固定卡子或者铜滑针造成雷达损坏。目前采用的雷达物位计都是4~20mA两线制输出，雷达机芯只有“24V+”和“24V-”两个接线端子，“正接正、负接负”。

4、屏蔽线直接连接内部接地端子，外壳外部直接连接大地。

 三、调试 ：根据雷达物位计的实际现场回波曲线调试（显示见面按“ESC”出现下图回波曲线）

1、空仓调试：尽量保证仓底反射回的信号最强，中间拉筋的干扰信号越弱越好。如果干扰信号始终很强，就需要更改安装位置。   如下图所示：

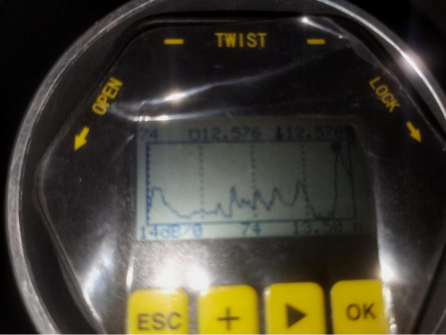

图1.拉筋干扰弱的回波√

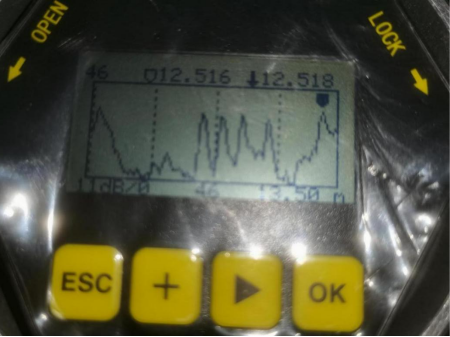

 图2.拉筋干扰强的回波×

以上两图为某地项目两台雷达料位计回波曲线，波峰越高代表回波信号强度越高，黑色光标代表雷达波锁定的位置即信号最强的位置，中间的波峰凸起为多层拉筋产生的干扰信号，调试的目的就是让真实料面信号强度明显高于干扰信号（如图1）。这样光标会牢牢锁定信号强度高的真实回波，雷达稳定测量。图2因干扰信号与真实回波信号强度基本持平，实际使用时瞬时信号强度变化造成雷达无法分辨真实信号，从而产生跳变。

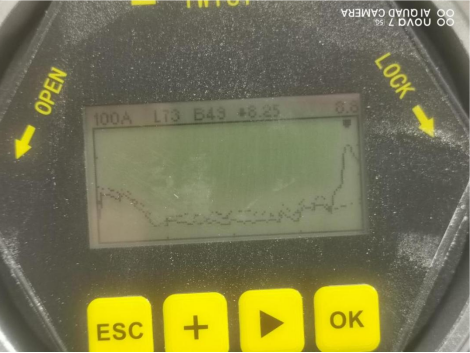

没有拉筋和防破碎流管的雷达物位计回波曲线

2、生产过程中调试：由于拉筋再进出料后上面会有积料，因此需要料仓进出料几次后查看雷达物位计的回波曲线是否有变化，进行虚假回波学习调试（“专业设置”选项中）

虚假回波学习：为了去除拉筋对真实料面造成的干扰，需要进行虚假回波学习来屏蔽拉筋产生的干扰信号。尤其是再正常生产几次进出料后或数据有跳变波动时。

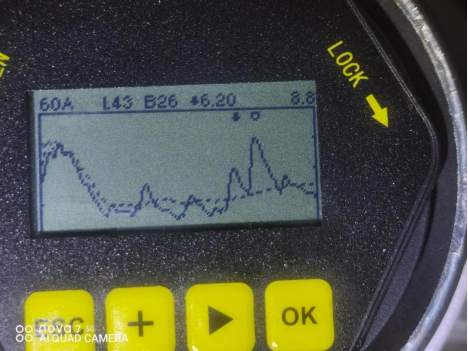

虚假回波学习前，（虚线没有覆盖前边干扰信号的波峰实线）小黑点有时会找前面的拉筋干扰信号波峰。

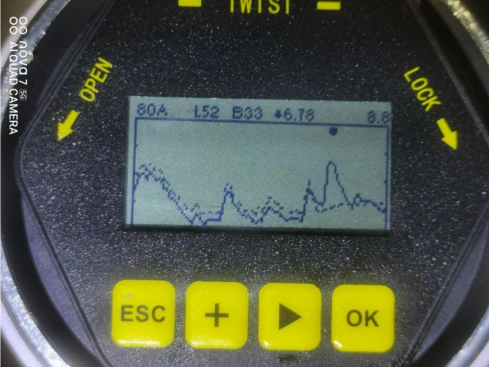

虚假回波学习后，通过学习虚线把前边的拉筋干扰信号实线波峰覆盖了，小黑点找真实的料面信号。

注意：虚假回波学习时，1. 千万不要全量程虚假回波学习，那样会把真实的料面或空仓时的仓底信号也给覆盖了，致使雷达物位计无法正常测量料面。2. 要在料面和雷达之间的空间学习，例如：仓高8米，可以在空仓时0-7米之间虚假回波学习，如果里面有4米的料，在2米处有干扰信号时，可以在有料情况下0-3米之间虚假回波学习。
